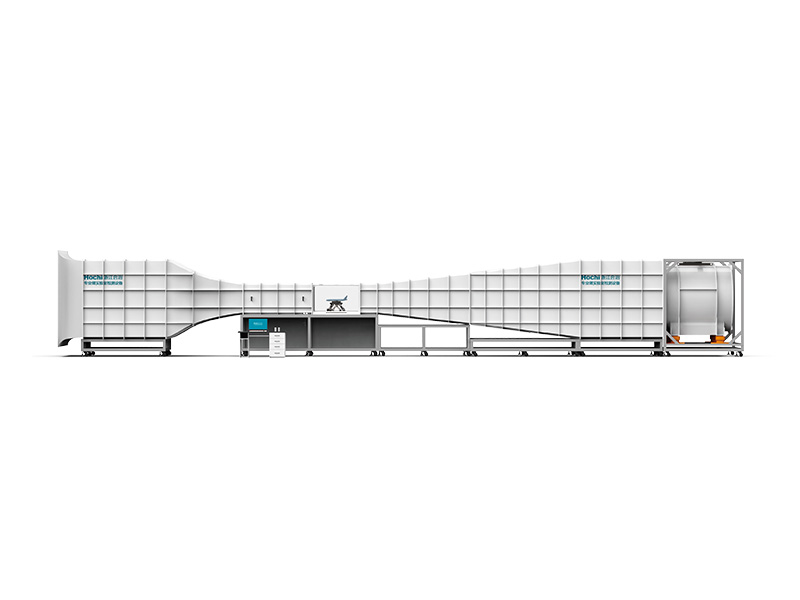

高速直流风洞

参考标准：

1. GJB 1179A-2012高速风洞和他低速风洞流场品质规范

2. QX/T 84-2007气象低速风洞性能测试规范

3. QX/T323-2016气象低速风洞技术条件

技术参数：

1.产品尺寸：20*3*3m(长*宽*高)，材质为碳钢材质，表面喷塑，风洞外侧均布加强筋

2.流速：范围不小于5-100m/s（米/秒），稳定性≤0.5%，均匀性≤0.5%，紊流度≤1%，气流偏角≤1°，收缩比≥6.25：1

3.风量：风量≥260000m³/h（立方米每小时），流量控制精度≤±2%

4.六自由度运动平台：负荷：250千克，垂直轴± 15˚，滚动轴±  15˚，偏航轴± 20˚

5.六分量平衡测量仪：量程范围：Fx，Fy：50 N，Fz: 80 N，Mx、My和Mz：1.5 N-m， 阈值分辨率: <0,01N，灵敏度: Fx, Fy:7.9pC/N Fz:–3.9pC/N，线性度，所有范围:±0.5%FSO

6.稳流段：设置有示踪物安装平台

7.试验段：截面积800mm*800mm，不锈钢+高透玻璃（预留PIV拍摄位），模块化设计，便于安装模型

8.可视化监测及控制风洞状态参数，包括：风速、空气流量、湿度、温度、水雾流量、试验段入口、出口压力等

9.开环吸气式风洞，水平布置，试验段前后均设置有稳流段，有效保证试验段流畅稳定性以及均匀性，风机本体采用防锈材料，质保期内不出现锈迹

10.通信接口：支持RS485、Modbus RTU等标准通信协议，便于集成到自动化系统中
