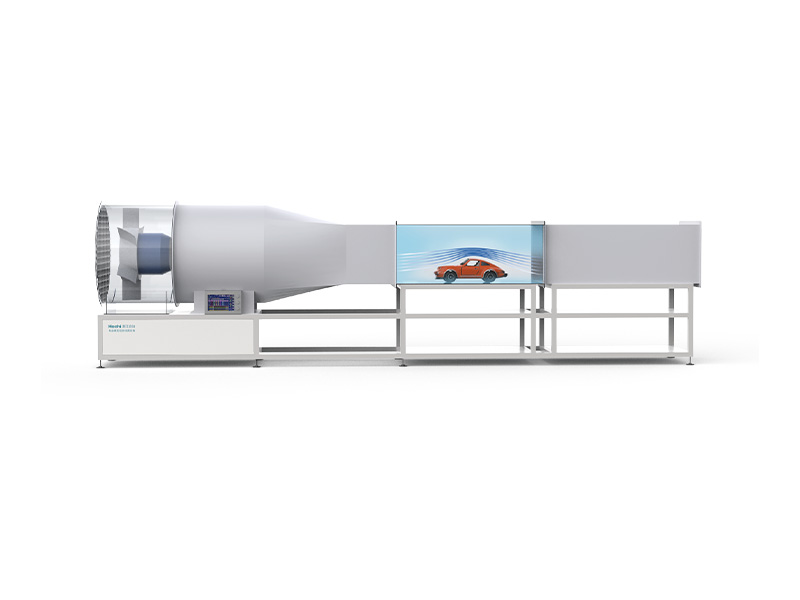

教学演示风洞

参考标准：

1. GJB 1179A-2012高速风洞和他低速风洞流场品质规范

2. QX/T 84-2007气象低速风洞性能测试规范

3. QX/T323-2016气象低速风洞技术条件

测试条件：
1.电源规格：电源接线箱配置一个电源接线箱，接线箱上配置气开关、三相五线
2.测试工况范围：温度： 10~35°C±0.5℃；相对湿度在30 ~90%±2%。测试时，工况不控制，测试结果通过修正转换为标准工况的结果
3.室内风速：室内被测风机吸风口周围的空气速度不超过2.5m/s

技术参数：

1.尺寸：2*1.2*6.5m(长度可定制)

2.测试段风速：0.5-20 m/s

3.测试区截面：400*400*600mm

4.风洞各段连接台阶面高度差：＜1mm。

5.风洞流场品质：紊流度≤0.5%，流速稳定性≤0.5%，流速均匀性≤1%，气流偏角≤1º；

6.总功率：10KW
